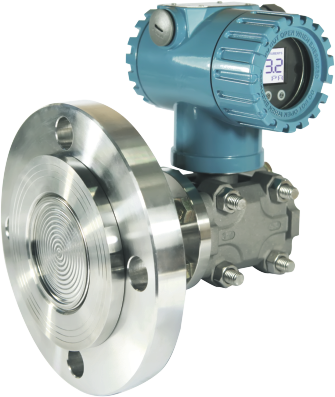

PY6007單晶硅單法蘭液位變送器的膜盒是用于防止管道內介質直接進入差壓變送器的壓力傳感器組件中，它與變送器之間采用硅油等填充液傳遞壓力。

PY6007單晶硅單法蘭液位變送器用于測量液體、氣體或蒸汽的液位、密度、壓力、以及流量，然后將其轉變成4～20mADC HART電流信號輸出。PY6007也可與HART375或BST Modem 相互通信，通過它們進行參數設定、過程監控等。PY6007的測量范圍（未遷移時）為0-1kPa～2MPa，液位法蘭的額定壓力分別為：1.6 / 4MPa、6.4MPa、10MPa、150psi、300psi或600psi。

主要應用

過程控制系統

石油行業

化工行業

產品特點

■ 單晶硅技術壓力傳感器

■ 雙膜片過載防護結構

■ 集成電路與表面封裝技術的信號變送模塊

■ 顯示模塊可355°旋轉

■ 殼體外隔離磁感應三按鍵參數設置

■ 耐瞬變電壓保護端子模塊

技術參數

測量范圍: 200Pa - 40MPa

輸出信號: 4-20mA,4~20mA/HART

參考精度: ±0.2%,±0.1% ,±0.05%URL

介質溫度: -40-120℃

測量介質：液體、氣體或蒸汽

電源: 4~20mA 二線制, 10.5-55vdc、4~20mA+HART 二線制, 12-55vdc

膜片材質：316L不銹鋼，哈氏合金C

年穩定性: ±0.2% URL/5年

過程連接: M20*1.5(M), 1/2-14NPT(F), 1/4-18NPT(F)

防護等級: IP67

認證: CE認證，防爆認證

過程接口

高壓側：法蘭尺寸(執行國家、化工標準)

NP系列：DN25 DN40 DN50 DN80 DN100

           PN2.5 PN6 PN10 PN16 PN25 PN40

Class系列：1英寸 1?英寸 2英寸、3英寸、4英寸、150lb、300lb

低壓側：1/4-18NPT錐管內螺紋

“丁”字形接頭：M20×1.5外螺紋及后部焊接引壓管

“腰”字形接頭：1/2-14NPT錐管內螺紋

1/2-14NPT引壓過渡頭及后部焊接引壓管

過程接液件

    過程隔離膜片：316L不銹鋼，哈氏合金C(插入筒無此選項)，鉭(插入筒無此選項)。

排液/排氣閥:   316不銹鋼

過程法蘭與接頭:   316不銹鋼

363L型過程接液件

法蘭式過程接口（變送器高壓側）

過程膜片，包括過程墊圈接觸表面:   316L不銹鋼，哈氏合金C或鉭

伸出部分:   316不銹鋼

安裝法蘭:   碳鋼鍍鋅或不銹鋼

低壓側過程連接（變壓器低壓側）

隔離膜片:   316L不銹鋼

低壓側法蘭與接頭:   316不銹鋼
